miércoles, 23 de septiembre de 2020

Centro de comunicaciones con Orange Pi Zero

Incluye central telefónica IP con Asterisk (extensiones internas, intercomunicador, cola de llamadas, agentes, conferencia y otras funcionalidades) con pantalla TV y altavoces. Además, se puede controlar desde un mando a distancia.

También tiene capacidad para enviar por streaming el audio captado por el micrófono interno y el vídeo de una cámara web usb.





Telecontrol de una cámara web

El objetivo de este proyecto es manejar una webcam desde internet.

Usando una cuenta de un proveedor VoIP público (sip.antisip) comunicaremos nuestro teléfono IP (cuenta 'student') con Asterisk, instalado en Orange Pi Zero (cuenta 'opi0') y registrado también al mismo servidor.

Cada vez que llamamos a nuestra Orange Pi, un IVR nos preguntará con qué extensión interna deseamos hablar. Pulsando la tecla [4] OPi0 automáticamente captura una instantánea y a continuación la envía a una dirección de correo electrónico (GMX) programada.


En el vídeo aparece la inmediata notificación de recepción de correo nuevo en el teléfono movil gracias a la APP de gestión de correo GMX.

sábado, 31 de agosto de 2019

Orange Pi con Asterisk

Orange Pi One

PBX VoIP demo para tests. Con cinco extensiones locales (desde EXT-7001 hasta EXT-7005) y una cuenta registrada en un servidor VoIP externo (opi1@sip.antisip.com).
Otras extensiones configuradas en el plan de marcación son 123 (reproduce mensaje) y 5000 (función echo).


Orange Pi Zero

Este ordenador de tamaño reducido tiene implementadas las siguientes capacidades:
  • Central telefónica iPBX con asterisk (entre otras funcionalidades cuenta con: extensiones internas con buzón de voz, intercomunicador, cola de llamadas y agentes, conferencias o extensiones de test).
  • Periférico de entrada: Mando a distancia, reprogramado, por infrarrojos (apagado del equipo, streaming audio, streaming de vídeo, presentación por voz de IPs y configuración centralita, por ejemplo).
  • Al iniciar el equipo, anuncia las direcciones IP asignadas para facilitar el acceso SSH dentro de una red.
  • Conexión vía troncal a una segunda PBX (raspberry pi zero, no mencionada aquí).
(al reproducir vídeo, activa el audio de tu equipo por favor)

jueves, 31 de agosto de 2017

Troncal entre PBXs conectadas en LAN

Ejemplo práctico con la distribución Xorcom Rapid Live CD como central telefónica virtual



La idea de este ejercicio es poner en funcionamiento un sistema telefónico mínimo formado por dos centrales privadas, cada una con sus respectivos usuarios internos, que estarán unidas entre sí a través de una única troncal por la que transitarán las llamadas realizadas entre extensiones de las dos  PBXs.

Aquí se mostrarán, gráficamente, los apartados esenciales a configurar en los dispositivos de conmutación (plan de marcación, alta de la troncal, reglas de llamadas salientes y reglas llamadas entrantes) para lograr una correcta comunicación.

Infraestructura de red y equipamiento telefónico


En la ejecución de este ejercicio se empleó un ordenador que incluía el siguiente software:


  • Máquina virtual:VirtualBox © 5.1 con su paquete de extensiones instalado.
  • Central telefónica IP: Distribución Linux Xorcom Rapid Live-CD (implementada en dos MVs con similar configuración).




  • Teléfonos: El equipo anfitrión ha contado con dos softphones (Zoiper y Express Talk), instalados y asociados a una PBX, y un equipo "invitado" (con SO Windows 7 y cuya configuración en VirtualBox se muestra a continuación) con otro par de teléfonos software del mismo tipo.




  • Red de área local: Las centrales virtuales, los terminales telefónicos y los equipos informáticos (real y virtual) están conectados lógicamente entre sí gracias al adaptador de red "sólo-anfitrión" que añade VirtualBox al sistema tras su instalación. Los ajustes de esta interfaz son:








Configuración de las centrales telefónicas IP


Con los programas instalados, el siguiente paso corresponde al ajuste de las partes implicadas.

En el caso de las PBXs, al tener formato en vivo (live-CD) la red "sólo-anfitrión" hará entrega automática de los datos del protocolo de internet IP requeridos por la central al iniciar cada sistema:



Otro modo de conocer el valor asignado a la PBX consiste en navegar con el menú hasta la opción:

[System] > [System Information] > [IP Address (s)]

Aquí tenemos:

PBX1 con dirección IP 192.168.200.101 y
PBX2 con dirección IP 192.168.200.102

Ya que el equipo anfitrión tiene activo el adaptador virtual con una IP de la misma subred (IP 192.168.200.1) utilizaremos su cliente web para la configuración, vía protocolo HTTP, de las centrales.

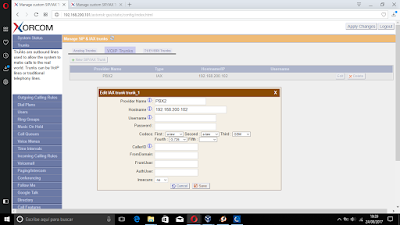

La troncal (trunk), tipo IAX, tendrá este aspecto en ambos extremos:





Añadimos una regla de llamadas salientes (outgoing calling rule) donde programamos cada central para que las llamadas realizadas a terminales enlazados a la otra central sean encaminadas por la troncal recién creada.

PBX1 tendrá dadas de alta las extensiones 4000 y 4001 mientras que la central PBX2 la 5000 y 5001, por lo tanto, el patrón _5XXX simbolizará, en PBX1, a todas las extensiones destinatarias de cuatro dígitos que comiencen con 5, es decir, las de la otra central. De igual modo, el patrón de este ajuste en PBX2 es _4XXX.





Acto seguido añadimos la nueva regla al plan de marcación (dial plan) en cada central. Central 1, regla PBX2 y central 2 regla PBX1.





Ahora incluimos una regla de llamada entrante (incoming calling rule) para señalizar, en la extensión correspondiente, la llamada realizada por teléfonos de la otra central en terminales de esta.

Usaremos un patrón que filtre los números que lleguen a través de la troncal hacia la extensión buscada. Por ejemplo, las extensiones con código _5XXX (el símbolo "_" identifica a la secuencia dada como patrón y "X" equivale a una cifra comprendida entre 0 a 9) representa cualquier número de cuatro cifras que comience por el número 5.






Las extensiones declaradas en cada central tendrán configurados, como mínimo, los campos siguientes:


Item
PBX1
PBX2
IP Host
192.168.200.101
192.168.200.102
Extension Number
4000 - 4001
5000 - 5001
Extension Password
1234 (all)
1234 (all)
Technology
SIP
SIP




Estos datos servirán también para registrar los cuatro softphones utilizados en el ejercicio.

Configuración de softphones, establecimiento de la comunicación telefónica e información suministrada por Asterisk


Tras actualizar la configuración de cada central, pulsando sobre el botón [Apply Changes] (aplicar cambios) de la interfaz, configuraremos los cuatro terminales telefónicos virtuales asociados a las extensiones declaradas.






El reparto, en este ejercicio, de extensiones entre anfitrión e invitado ha sido el siguiente:

Invitado (PBX1): Express Talk – extensión 4000  y Zoiper – extensión 4001
Anfitrión (PBX2): Zoiper – extensión 5000 y Express Talk – extensión 5001

Con los cuatro teléfonos activos pasamos a realizar llamadas cruzadas entre centrales, es decir,  una extensión de una central se pondrá en comunicación con una extensión de la otras central y viceversa; con el fin de comprobar si la troncal IAX soporta el tráfico simultáneo entre ambas centralitas.



El estado de las PBXs durante la comunicación telefónica es accesible tanto en los menús de las propias centrales (ver "información asterisk" -asterisk information-) como desde sus interfaces web.







Desde el menú "información asterisk" obtendremos datos relativos a:


  • Extensiones y troncales declaradas
  • Canales Asterisk
  • SIP Peers
  • IAX Peers
  • Registro de llamadas
  • Indicadores de estado de extensión

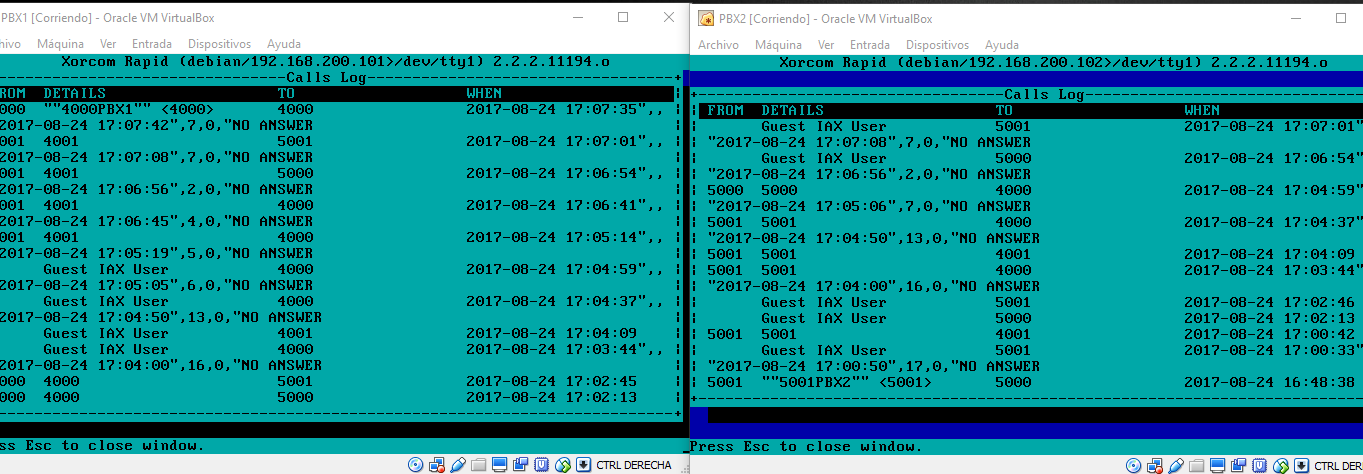

Las siguientes imágenes muestran los datos presentados por diferentes submenús de asterisk mientras los terminales están en conexión telefónica.













<->

Descarga este documento en formato .PDF desde aquí

domingo, 23 de abril de 2017

Video llamada con Xorcom Live CD

Vídeo llamada con Xorcom Live CD
Guía paso a paso


Guía visual de configuración y puesta en marcha de un sistema telefónico mínimo para la realización de videollamadas en el ámbito de una LAN con una central IP basada en Asterisk.

Recursos empleados:

  • Distribución Xorcom Live CD, corriendo sobre maquina virtual VirtualBox, realizando funciones de central privada de telefonía.
  • Softphones (2) basados en el programa microSIP y ejecutados en ordenadores de la red local.
  • Los equipos informáticos empleados cuentan con micrófono, altavoces y cámara web conectados al sistema y funcionado correctamente.





Autor: Vicente Escudero

====== O ======

Paso 1: Iniciamos el Live CD y obtenemos información de la IP asignada:

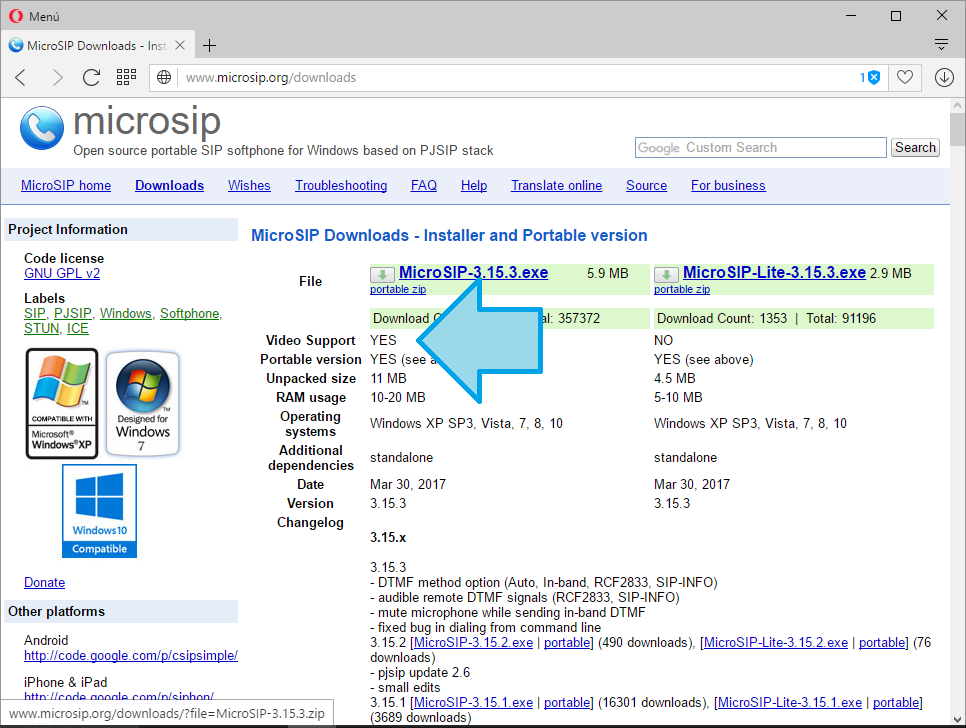

Paso 2: Descargamos e instalamos los softphones con los que realizar la videollamada:

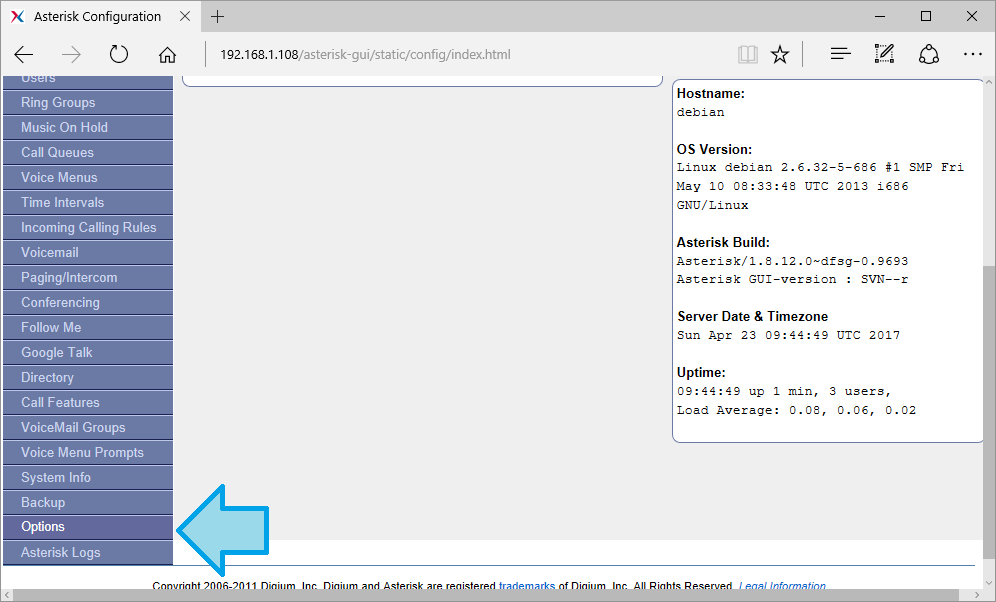

Paso 3: Entramos en el servidor desde un cliente web para comenzar el proceso de configuración. Entramos en el apartado “Options”.

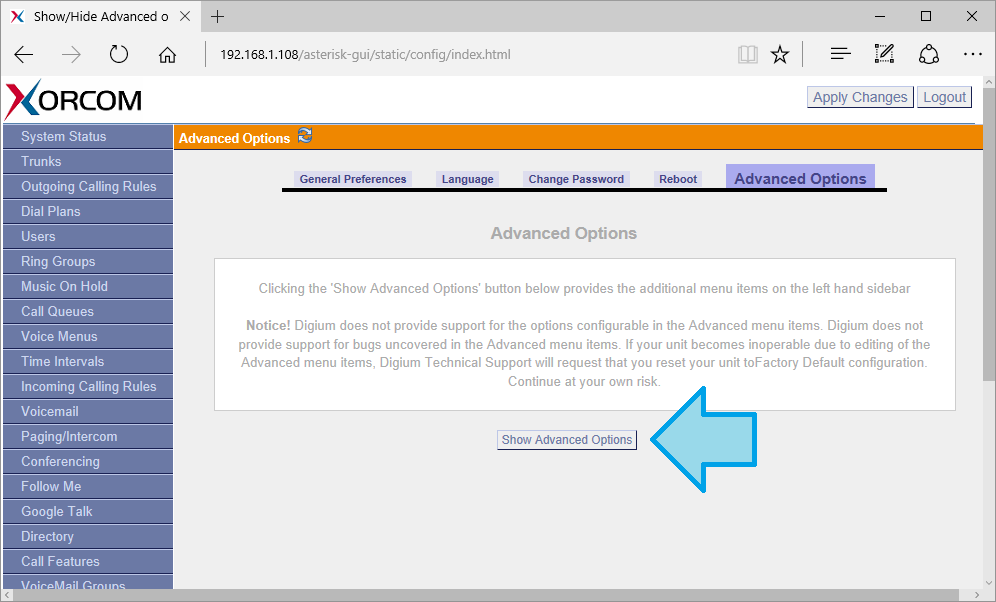

Paso 4: Pulsamos el botón que permite mostrar las opciones avanzadas de configuración.




Paso 5: Entramos ahora en la nueva opción “Bulk add” para añadir un bloque de usuarios.


Paso 6: Declaramos 5 usuarios cuyas extensiones comienza desde la 4000 (valor que no interfiere con los valores del plan de marcación incluído por defecto).

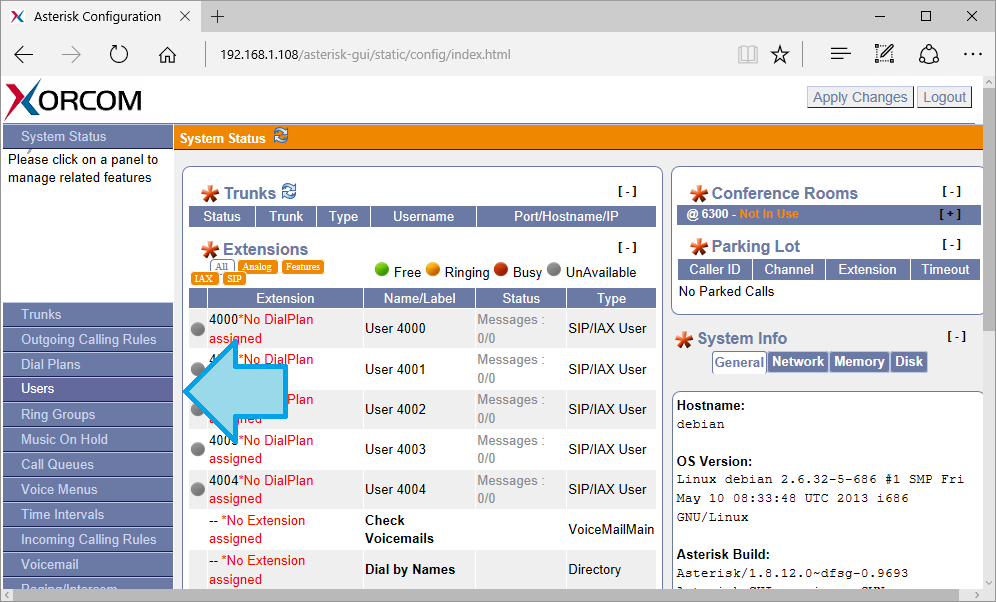

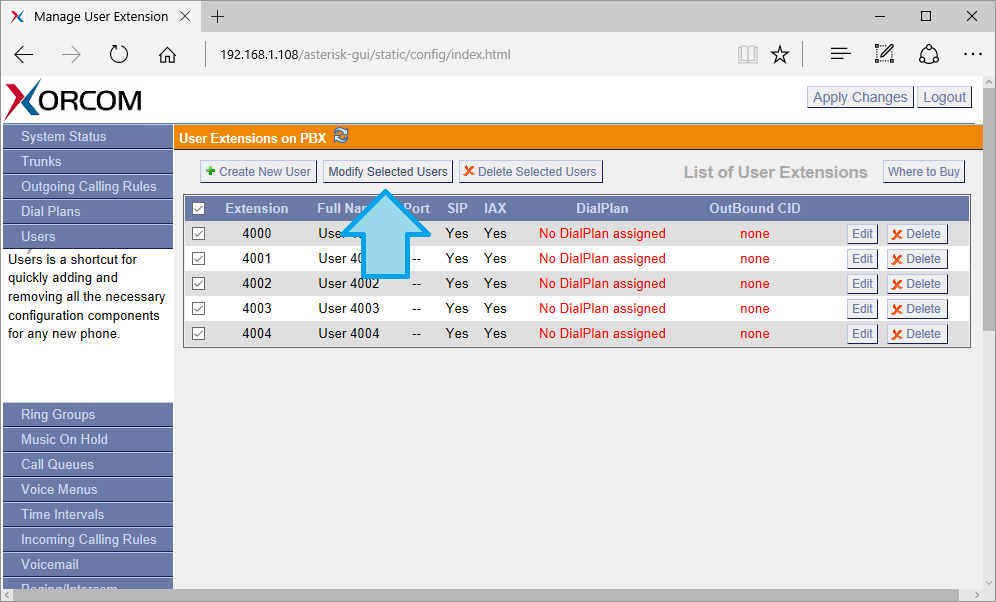

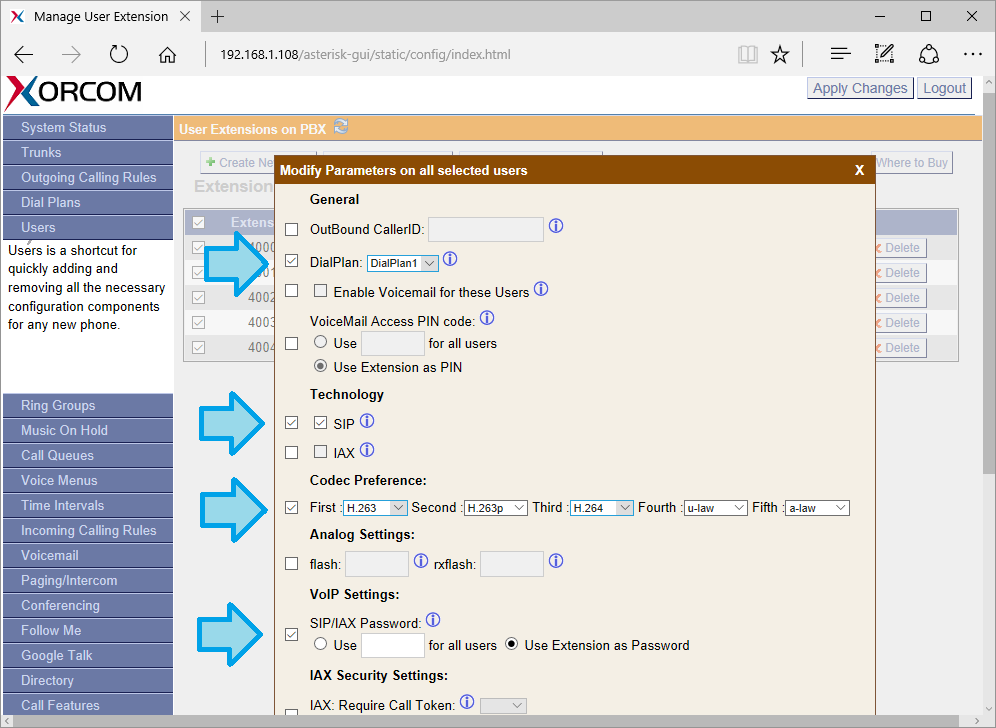

Paso 7: Personalizamos la configuración de las nuevas extensiones asignándoles el plan de marcación incluído en la distribución y, además, estableciendo los codecs de vídeo y audio que podrán ser manejados durante la comunicación. Pulsaremos el botón [update] para confirmar los nuevos valores asociados a las extensiones.

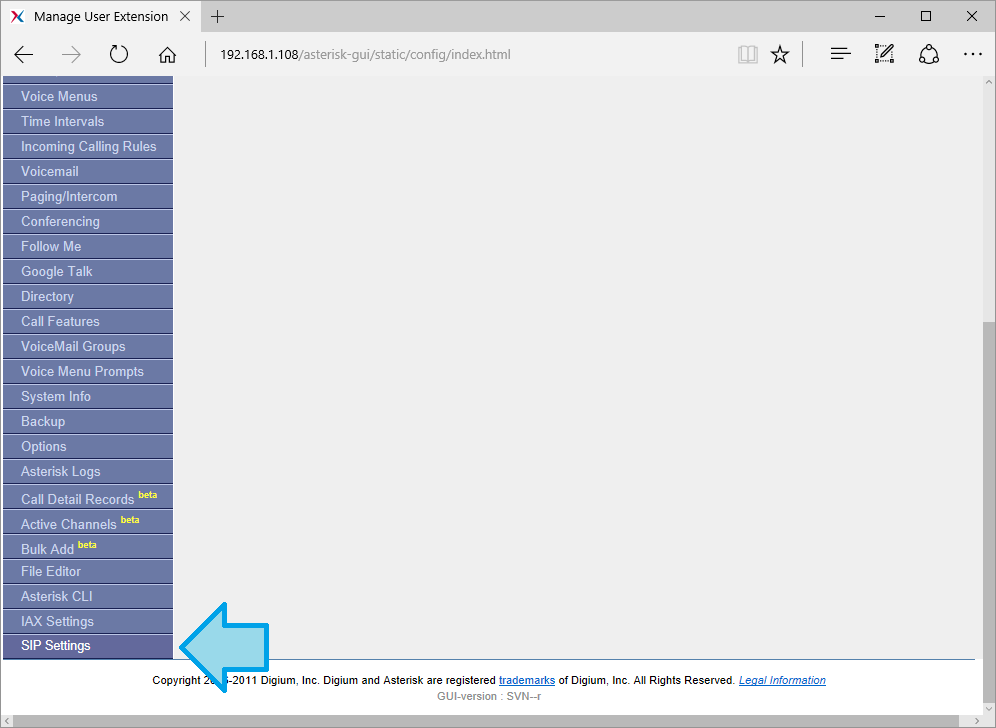

Paso 8: Añadimos el soporte de vídeo al protocolo SIP.





Paso 9: Por último, aplicamos todos los cambios realizados.


Paso 10: Ahora es el turno de la configuración de las aplicaciones cliente. Los softphones necesitan los datos relativos a la IP del servidor y las credenciales de la extensión, número y contraseña (igual que el número de la extensión).

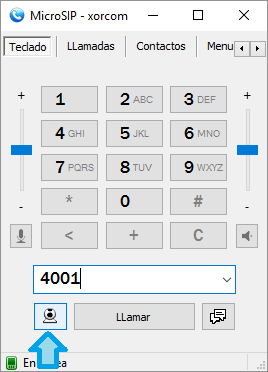

Paso 11: Tras configurar todos los elementos implicados en la comunicación, probamos la llamada de vídeo.




Paso 12: Mientras que en el equipo remoto respondemos a la llamada para establecer la comunicación.



Ahora tenemos comunicación de audio acompañada de vídeo.


<Fin de la guía>
